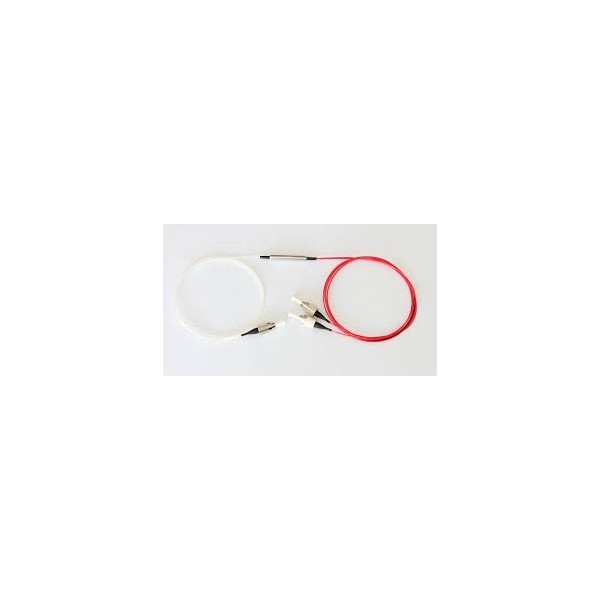

1310nm保偏分束器(PBS Series)
1310nm保偏分束器(PBS Series)
产品简介:偏振光束耦合器是一个紧凑高性能的光波元件,它可以耦合两个正交极化信号到一个光纤输出。它通常的应用是结合两泵浦激光器的光到一个单光纤以加倍EDFA或者拉曼放大器的泵浦功率。
1310nm偏振光束合束器可以被用作偏振光合束器(来自两根保偏光纤的偏振光束合波到一根单模光纤输出 ), 或者偏振光分束器(把光束分成两个正交的偏振态输出到两根保偏光纤中)。这种器件的一个重要应用领域是用来实现偏振态复用(解复用)从而增加光纤网络系统的通信容量。
另外,这种器件可以被用在光放大器中作为泵浦合波器使用,能够有效对两束泵浦激光进型合波并且输入到一根单模光纤中,从而提高光放大器的饱和功率,降低放大器的偏振敏感性。
【产品特点】
高隔离度
低插入损耗
高回波损耗
高消光比
高稳定性和高可靠性
【产品应用】
光纤放大器
光纤传感
拉曼光纤放大器
保偏光纤补偿器
规格参数:
参数 |
Unit |
Grade P |
Grade A |
中心波长 (λc) |
nm |
1310 |
|
工作波长范围 |
nm |
λc ± 40 |
|
典型插入损耗 |
dB |
0.4 |
0.5 |
最大插入损耗 |
dB |
0.6 |
0.7 |
最小消光比 (for splitter only) |
dB |
22 |
20 |
最小回波损耗 |
dB |
50 |
|
最小方向性 |
dB |
50 |
|
最大承受光功率 (Continuous Wave) |
mW |
500 |
|
光纤类型 |
|
PM Panda fiber |
|
最大拉伸载荷 |
N |
5 |
|
工作温度 |
℃ |
-5 to +70 |
|
储存温度 |
℃ |
-40 to +85 |
*加头损耗IL≤0.3db,RL≧5db,ER≧2db
*默认的连接器键与慢轴对齐
封装尺寸:
